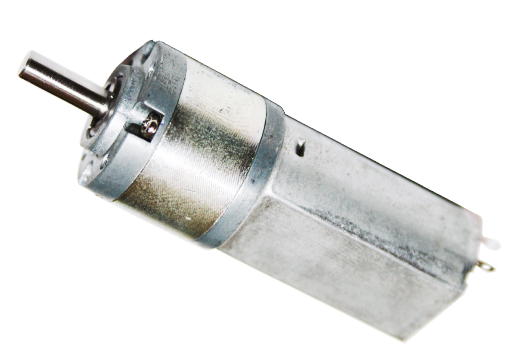

RIC-22GP2032
Kompakte Baugröße (22 mm) für beengte Einbauräume. Hohe Drehmomentdichte durch Planetengetriebe. Geringes Spiel für präzise und wiederholgenaue Positionierung. Robuste Konstruktion mit Metallzahnrädern für lange Lebensdauer. Flexible Betriebsspannung für gängige Niederspannungs-DC-Systeme. Einfache Integration dank Standardwelle und Montageoptionen.
Anwendungen: Sicherheitskameras; Schwenk-/Neigekameraköpfe; kleine Robotik und Roboter-Gelenke; Mikroaktuatoren und Linearantriebe; elektrische Schlösser und Verriegelungen; medizinische Geräte und Laborautomatisierung; Kamera-Gimbals und Stabilisatoren; Smart-Home-Geräte; automatische Verkaufsmechanismen; Hobby- und DIY-Projekte.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Untersetzung | 3.5, 4, 5 | 12 , 14 , 16 , 19 , 21 , 23 , 29 | 43 , 49 , 58 , 76 , 84 , 96 , 100 , 107 , 126 , 135 , 144 , 171 | 196 , 233 , 256 , 276 , 294 , 349 , 429 , 441 , 474 , 509 , 542 , 576 , 599 , 643 , 684 , 756 , 812 , 864 , 1026 |
| DIM L(mm) | 16 | 19.5 | 30 | 26.5 |
| Wirkungsgrad (%) | 85 | 72 | 61 | 52 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 5 | 7.5 | 10 | 15 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| FF-180-120110 | 12 | 11000 | 0.07 | 9600 | 0.38 | 30 | 3 | 0.21 | 200 |
| FF-180-240110 | 24 | 11000 | 0.035 | 9600 | 0.19 | 30 | 3 | 0.11 | 200 |
| FF-180-120140 | 12 | 14000 | 0.095 | 11500 | 0.4 | 40 | 5.5 | 3.5 | 260 |
| FF-180-240140 | 24 | 14000 | 0.04 | 11500 | 0.2 | 40 | 5.5 | 1.7 | 260 |
Maßzeichnung
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
