RIC-25GB2431

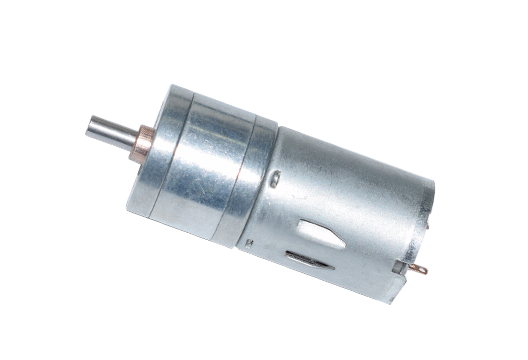

Ein kompakter DC‑Getriebemotor mit zuverlässigem Bürstenmotor und präzisem Metallgetriebe. Erhältlich in 6/12/24 V und verschiedenen Übersetzungen, bietet er hohes Drehmoment bei niedriger Drehzahl für Robotik, Aktuatoren und Präzisionsanwendungen.

Kategorie: DC Getriebemotoren

Technische Daten des Getriebemotors

Nennspannung	Untersetzung	1/4.4	1/9.6	1/21.3	1/35.5	1/46.8	1/78	1/103	1/171	1/226	1/377	1/500
12V	Leerlaufdrehzahl(rpm)	1364	625	282	169	128	77	58	35	27	16	12
	Leerlaufstrom(A)	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	Nenndrehzahl(rpm)	1100	500	225	135	100	60	48	28	22	13	9.6
	Nennstrom(A)	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35
	Nenndrehmoment(kg.cm)	0.12	0.3	0.5	1	1.2	1.6	2.2	2.8	5	7	9
24V	Leerlaufdrehzahl(rpm)	1364	625	282	169	128	77	58	35	27	16	12
	Leerlaufstrom(A)	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04
	Nenndrehzahl(rpm)	1100	500	225	135	100	60	48	28	22	13	9.6
	Nennstrom(A)	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15
	Nenndrehmoment(kg.cm)	0.15	0.3	0.6	1.2	1.3	1.6	2.5	3.2	6.5	8	9
L(mm)		17	17	19	21	21	23	23	25	25	27	27

Maßzeichnung

drawing of gear motor

Anmerkungen

Spezifikationen dienen nur als Referenz.

Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.

Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.

Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.

Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
