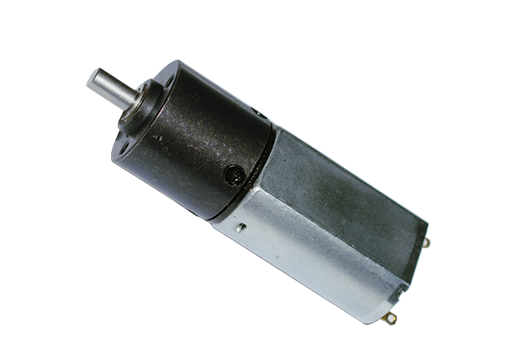

RIC-20GP2032
Ein kompaktes 20‑mm‑Planetengetriebe, gekoppelt mit einem Kohlebürsten‑Gleichstrommotor der Baureihen 180 oder 130 (FF‑180/FF‑130), bietet lange Lebensdauer, hohe Drehmomentdichte, geringen Spiel und zuverlässige Leistung im typischen Spannungsbereich von 1,5–24 V für platzbeschränkte Präzisionsanwendungen.
Anwendungen: Miniaturrobotik und Robotergelenke; automatisierte Aktuatoren und Linearantriebe; optische Geräte und Kameragimbals; handgeführte Elektrowerkzeuge und motorisierte Hobbygeräte; medizinische Geräte und Laborautomation.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Untersetzung | 4.3 , 5.4 | 19 , 24 , 29 | 84, 104, 128, 157 | 370, 455, 560, 690, 850 |
| DIM L(mm) | 17.3 | 21.5 | 24.7 | 30 |
| Wirkungsgrad (%) | 85 | 72 | 61 | 52 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 2 | 3 | 4 | 6 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| FF-180-120130 | 12 | 13000 | 0.08 | 11000 | 0.45 | 32 | 3.6 | 2.55 | 210 |
| FF-180-240130 | 24 | 13000 | 0.04 | 11000 | 0.2 | 32 | 3.6 | 1.25 | 210 |
Maßzeichnung
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
