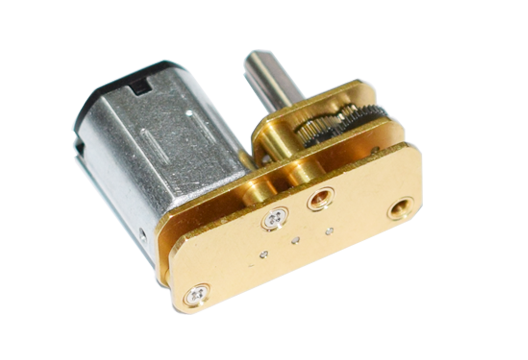

RIC-24GB2419

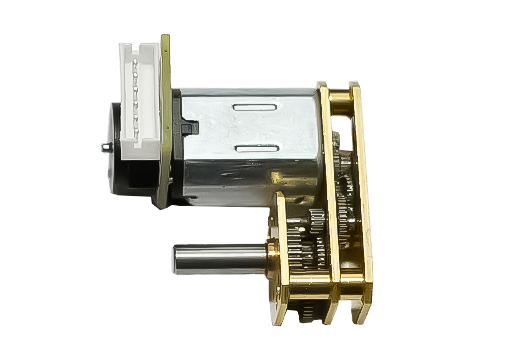

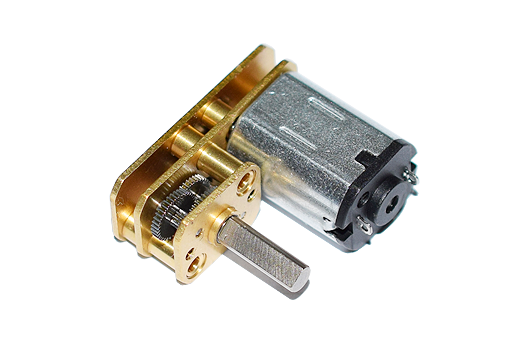

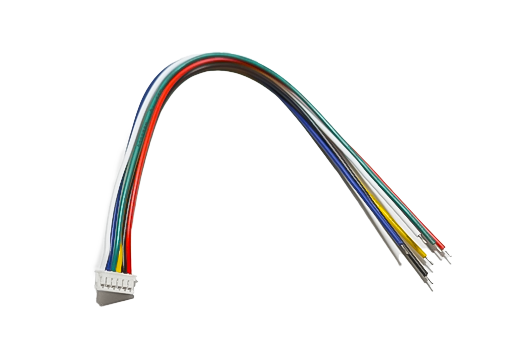

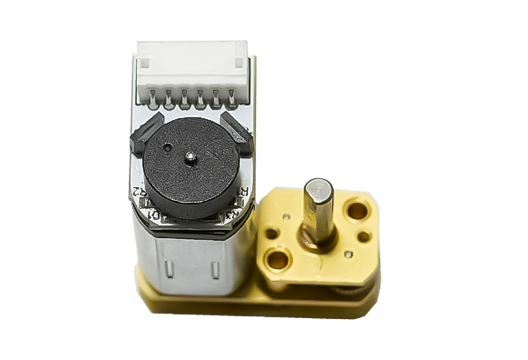

Kompakter N20‑Mikro‑DC‑Motor mit einem 10×24 mm Präzisions‑Metallgetriebe, das bei kontrollierten niedrigen Drehzahlen ein hohes Ausgangsdrehmoment liefert. Anpassbare Übersetzungsverhältnisse und Spannungsbereiche ermöglichen den Kompromiss zwischen Geschwindigkeit und Drehmoment für Anwendungen, die kompakte, langlebige Antriebe erfordern. Ideal für Mikro‑Roboter, Modellfahrzeuge, Kameraaktuatoren und kleine Automatisierungsmechanismen; optionale Wellenvarianten, Encoder und Steckverbinder verfügbar.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 6 |
|---|---|
| Untersetzung | 1/150, 1/350, 1/500 |
| DIM L(mm) | 9 |
| Wirkungsgrad (%) | 38 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 0.5 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| FF-N20-05430 | 12 | 16000 | 0.015 | 12500 | 0.06 | 3 | 0.35 | 0.25 | 13 |
| FF-N20-13880 | 5 | 14800 | 0.03 | 12000 | 0.12 | 2.5 | 0.35 | 0.52 | 13 |
| FF-N20-13100 | 2.4 | 14800 | 0.06 | 12000 | 0.2 | 2.5 | 0.31 | 1.2 | 13 |
Maßzeichnung
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
