RIC-12GB1220

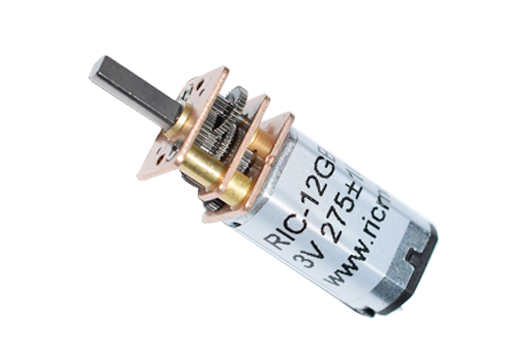

Der N30 Micro-Getriebemotor ist ein kompakter 12-mm-Gleichstrommotor mit Bürsten und integriertem Präzisionsgetriebe, das die Drehzahl in nutzbares Drehmoment umwandelt. Er ist mit Untersetzungsverhältnissen von 1:3 bis 1:1000 erhältlich und arbeitet in einem Spannungsbereich von 1,5–24 V (kundenspezifisch anpassbar). Eine hohe Leerlaufdrehzahl in Kombination mit wählbaren Übersetzungsverhältnissen ermöglicht eine präzise niedrige Ausgangsdrehzahl sowie ein deutlich erhöhtes Drehmoment. Das kompakte und leichte Design eignet sich für Robotik, Automatisierungsprototypen und industrielle Anwendungen. Optionale Wellentypen, Encoder und Steckverbinder sind verfügbar.
Anwendungsbereiche: Mikro-Robotik und Antriebe für Radroboter, Hobby-Modelle und Modelleisenbahnen (niedrige Drehzahl, hohes Drehmoment), Pan-/Tilt-Kamerahalterungen, Gimbals und Fokusaktuatoren, kleine Automatisierungsmechanismen wie Ventile, Zuführsysteme, Dosiergeräte und Mikropumpen, Bildungs-Kits und Prototypenbau, medizinische und Laborgeräte wie Endoskope, Mikroinstrumente und Positioniersysteme.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 2 | 4 | 4 | 4 | 5 | 5 | 7 |
|---|---|---|---|---|---|---|---|
| Untersetzung | 1/3, 1/5,1/10 | 1/17,1/20,1/30,1/36 | 1/50,1/63 | 1/100 | 1/110,1/150 | 1/210,1/250,1/298,1/380 | 1/625,1/1000 |
| DIM L(mm) | 9 | 9 | 9 | 9 | 9 | 9 | 11 |
| Wirkungsgrad (%) | 72 | 52 | 52 | 52 | 44 | 44 | 32 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| FF-N30-1380 | 3 | 14000 | 0.045 | 11500 | 0.25 | 4 | 0.5 | 1.3 | 25 |
| FF-N30NA-09190 | 6 | 12500 | 0.025 | 10700 | 0.095 | 3 | 0.35 | 0.5 | 20 |
| FF-N30NA-06350 | 12 | 12500 | 0.012 | 10500 | 0.05 | 3 | 0.33 | 0.25 | 18 |
