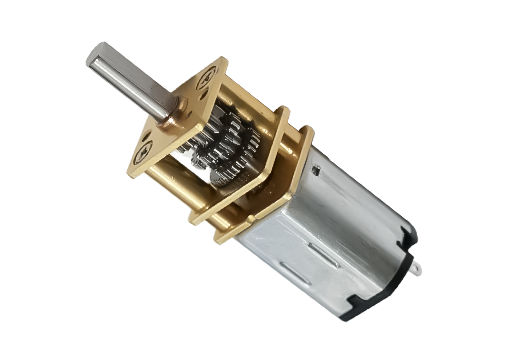

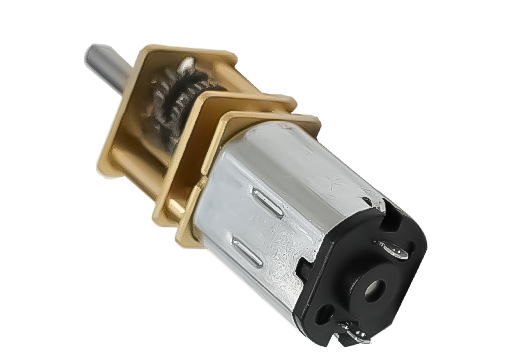

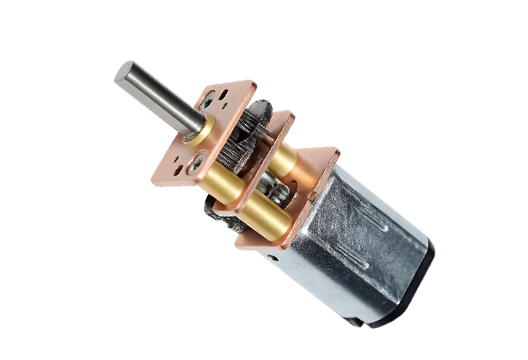

RIC-12GB1215
Nennspannung: 3 V–12 V (auf Anfrage anpassbar)
Drehzahl: 1 U/min – 2000 U/min (anpassbar)
Beschreibung: Kleiner gebürsteter Gleichstrommotor mit Präzisionsgetriebe (Getriebegehäuse ca. 10 × 12 mm). Läuft mit Niederspannung (häufig 1,5–12 V); in mehreren Übersetzungen erhältlich, um bei kontrollierten niedrigen Drehzahlen hohes Drehmoment bereitzustellen. Kompakt, leicht und einfach zu montieren für Hobby‑ und Industrieprototypen.
Typische Anwendungen: Mikro‑Robotik und Antriebe für Radroboter; Präzisionsspielzeug und Hobby‑Modelle; Schwenk/Neige‑Kamerahalterungen, Gimbals und kleine Aktuatoren; kleine Automatisierungsmechanismen (Ventile, Zuführungen, Dosiersysteme); Bildungskits und Prototyping; medizinische Geräte wie Endoskope und Mikro‑Instrumente.
Optionen: Wellenabmessung; Encoder; Steckverbinder.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 2 | 4 | 4 | 4 | 5 | 5 | 7 |
|---|---|---|---|---|---|---|---|
| Untersetzung | 1/3, 1/5,1/10 | 1/17,1/20,1/30,1/36 | 1/50,1/63 | 1/100 | 1/110,1/150 | 1/210,1/250,1/298,1/380 | 1/625,1/1000 |
| DIM L(mm) | 9 | 9 | 9 | 9 | 9 | 9 | 11 |
| Wirkungsgrad (%) | 72 | 52 | 52 | 52 | 44 | 44 | 32 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| FF-N20-08220 | 3 | 8060 | 0.025 | 6180 | 0.085 | 2 | 0.12 | 0.275 | 8.4 |
| FF-N20-09195 | 5 | 15000 | 0.03 | 12000 | 0.14 | 2.5 | 0.31 | 0.64 | 13.3 |
| FF-N20-07280 | 12 | 25000 | 0.02 | 21000 | 0.1 | 3 | 0.1 | 0.6 | 20 |
Maßzeichnung
Kennlinien
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
