RIC-28GP2847

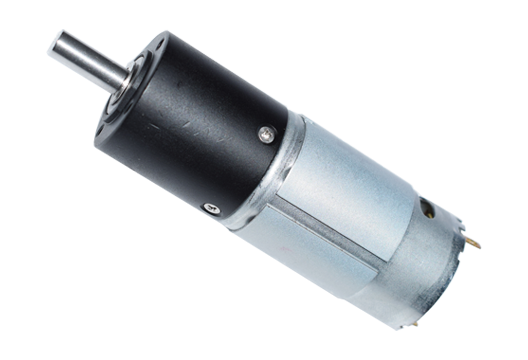

Kompakter Planetengetriebe‑Reduzierer mit 28 mm Durchmesser, ausgelegt für hohes Drehmoment und lange Lebensdauer. Vollmetallige Planetenstufen mit einsatzgehärteten Zahnrädern bieten geringes Rückspiel, hohe Effizienz und leisen Betrieb. Erhältlich in verschiedenen Übersetzungsverhältnissen und ausgelegt zur Kombination mit gängigen Mikro‑DC‑Motoren wie 385 und 395.
Anwendungen: Robotik; Automatisierung und Mechatronik; Verbraucher‑ und Haushaltsgeräte; Medizin‑ und Laborgeräte; Hobby & DIY; automatische Aktuatoren usw.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Untersetzung | 4，6 | 16，24，36 | 64，96，144，216 | 384，576，864，1296 |
| DIM L(mm) | 21.5 | 30 | 38.5 | 47 |
| Wirkungsgrad (%) | 85 | 72 | 61 | 52 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 10 | 15 | 25 | 40 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| RS-395-1245 | 12 | 4500 | 0.15 | 3900 | 0.45 | 95 | 3.7 | 2.6 | 643 |
| RS-395-1260 | 12 | 6000 | 0.19 | 5350 | 0.9 | 119 | 6.5 | 4.6 | 847 |
| RS-395-2445 | 24 | 4500 | 0.07 | 4000 | 0.23 | 104 | 4.2 | 0.15 | 720 |
| RS-395-2460 | 24 | 6000 | 0.09 | 5500 | 0.45 | 135 | 7.5 | 2720 | 1015 |
Maßzeichnung
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
