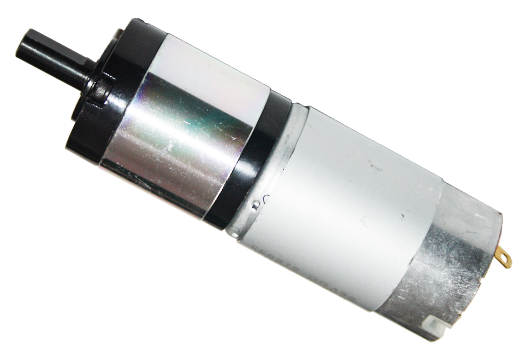

RIC-36GP3657
Nennspannung: 12–24 V
Abmessungen: Durchmesser 36 mm, Gehäuselänge 75–101 mm
Anwendungen（einzeilige Liste）: Robotik; Automatisierung und Mechatronik; Verbraucher‑ und Haushaltsgeräte; Medizinische und Laborgeräte; Hobby und DIY; Automobil; Industrieanlagen; Smart Home; Bildung und Forschung; Präzisionsinstrumente.
Getriebe-Spezifikationsdaten
| Anzahl der Stufen | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Untersetzung | 3.3，4.6 | 11.2，15.6，21.5 | 37.7， 52.1， 72 ，100 | 126， 174 ，241 ，334， 462 | 423， 585 ，810 ，1120， 1550，2140 |
| DIM L(mm) | 21 | 26.5 | 32.6 | 38 | 44 |
| Wirkungsgrad (%) | 85 | 72 | 61 | 52 | 44 |
| Zulässiges Nennmoment des Getriebes (Kg.cm) | 5 | 10 | 25 | 25 | 25 |
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| RS-555-1230 | 12 | 3000 | 0.14 | 2450 | 0.6 | 180 | 4.5 | 3.1 | 1210 |
| RS-555-1245 | 12 | 4500 | 0.2 | 3920 | 0.9 | 183 | 7.4 | 6 | 1508 |
| RS-555-1260 | 12 | 6000 | 0.32 | 5250 | 1.45 | 215 | 11.5 | 9.3 | 1722 |
| RS-555-2435 | 24 | 3500 | 0.115 | 3050 | 0.48 | 246 | 7.7 | 2.7 | 1720 |
| RS-555-2445 | 24 | 4500 | 0.11 | 4000 | 0.46 | 189 | 7.8 | 3.4 | 1700 |
| RS-555-2460 | 24 | 6000 | 0.14 | 5305 | 0.92 | 240 | 13.2 | 5.5 | 2065 |
| RS-555-2495 | 24 | 9500 | 0.28 | 8200 | 1.9 | 386 | 32.5 | 11.7 | 2800 |
| RS-555-4883 | 48 | 8300 | 0.13 | 7300 | 0.82 | 400 | 29.3 | 6.33 | 3460 |
Maßzeichnung
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
