RIC-33GB3220

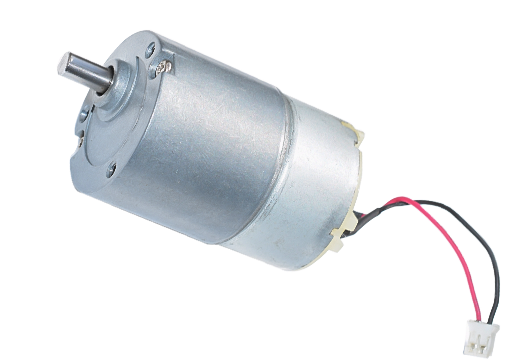

Angetrieben von einem leistungsstarken 520er-DC-Motor verfügt dieser 33mm-Getriebemotor über ein erstklassiges Stirnradgetriebe aus Vollmetall, das eine hervorragende Drehzahlreduzierung und Zuverlässigkeit bietet. Ausgestattet mit einer D-förmigen Ausgangswelle und umkehrbarer Drehrichtung ist er die ideale Präzisionsantriebslösung für smarte Robotik, AGVs (Fahrerlose Transportsysteme) und Automatisierungssysteme.
Motordaten
| Modell | Nennspannung | Leerlaufwerte | Nennwerte | Anlaufwerte | |||||
|---|---|---|---|---|---|---|---|---|---|
| Drehzahl | Strom | Drehzahl | Strom | Moment | Leistung | Strom | Moment | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| RIC-33GB3220-20R | 6 | 213 | 0.039 | 172 | 0.166 | 306 | 0.55 | 0.705 | 1632 |
| RIC-33GB3220-312R | 24 | 11 | 0.018 | 8.3 | 0.056 | 4000 | 0.34 | 0.17 | 16400 |
Maßzeichnung
Anmerkungen
Spezifikationen dienen nur als Referenz.
Die Wellenabmessungen und technischen Spezifikationen (Spannung, Drehmoment, Drehzahl usw.) können an die Anforderungen des Kunden angepasst werden.
Das Planetengetriebe kann mit alternativen Mikro‑DC‑Motoren kombiniert werden, um unterschiedliche Drehmoment‑ und Abmessungsanforderungen zu erfüllen.
Die Drehzahl der Abtriebswelle entspricht der Drehzahl des DC‑Motors geteilt durch das Übersetzungsverhältnis des Getriebes.
Das Abtriebsdrehmoment entspricht dem Motordrehmoment multipliziert mit dem Übersetzungsverhältnis und der Getriebeeffizienz.
